Especificaciones y Usos Principales
Rango de frecuencia: CC a \(18 \text{ GHz}\).
Longitud: \(20.25 \text{ cm}\).
Impedancia: \(50 \text{ ohmios}\).
Conectores: APC-7 (que ofrecen una alta repetibilidad mecánica).
Aplicaciones: Se utiliza principalmente en laboratorios de metrología, bancos de prueba y validación de analizadores de redes vectoriales (VNAs) para introducir una longitud eléctrica perfectamente estable y conocida
HP 11567A Air Line Extension | Verificación de Fase y Calibración RF de Precisión
Estabilidad metrológica, baja reflexión y máxima confiabilidad para sistemas RF y microondas.
En aplicaciones de metrología RF y microondas, la precisión de las interconexiones y la estabilidad de fase son factores fundamentales para garantizar mediciones confiables, por lo que el aquilaer de HP 11567A Air Line Extension representa una solución especializada para laboratorios de calibración, validación de analizadores vectoriales de redes (VNA) y diagnóstico avanzado de sistemas RF.

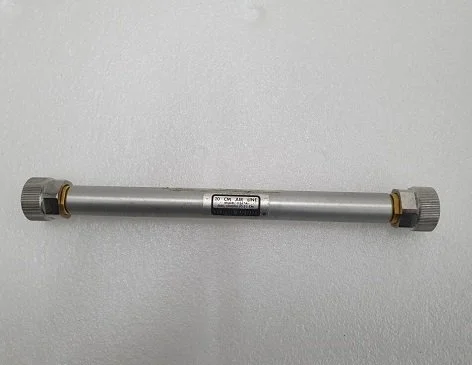

La HP 11567A Air Line Extension es una línea coaxial aire-dieléctrico de precisión diseñada para introducir una longitud eléctrica perfectamente conocida dentro de configuraciones de prueba RF, permitiendo evaluar estabilidad de fase, tracking y comportamiento de sistemas de medición de alta frecuencia con excelente repetibilidad mecánica.
A diferencia de líneas coaxiales convencionales, una línea de aire de precisión utiliza dieléctrico de aire, reduciendo significativamente pérdidas dieléctricas, dispersión, variaciones de impedancia y efectos térmicos o mecánicos, lo que se traduce en una línea extremadamente estable y predecible para aplicaciones metrológicas críticas.
Su aplicación principal es la verificación funcional de analizadores vectoriales de redes (VNA), ya que al insertar una longitud eléctrica conocida entre el instrumento y el DUT se genera una rotación de fase perfectamente controlada, permitiendo verificar linealidad de fase, coherencia entre canales, estabilidad temporal, tracking RF y precisión del plano de referencia en mediciones S-Parameters.
El uso de conectores APC-7 de alta precisión convierte además a la HP 11567A en una excelente referencia mecánica para diagnóstico de interconexiones RF, permitiendo identificar desgaste, mala concentricidad, problemas de torque, contaminación mecánica o deformaciones en conectores que pueden afectar la repetibilidad de las mediciones.
Las aplicaciones incluyen laboratorios de calibración RF, validación de sistemas microondas, troubleshooting RF, integración de bancos de prueba automatizados, EMC, telecomunicaciones, desarrollo aeroespacial y metrología electrónica, siendo una herramienta indispensable para pruebas donde pequeñas desviaciones pueden afectar significativamente la exactitud de los resultados.
Entre los beneficios destacan la baja reflexión, excelente estabilidad de fase, repetibilidad mecánica superior, compatibilidad con sistemas hasta 18 GHz y capacidad para detectar errores ocultos en interconexiones RF, además de permitir diagnósticos rápidos y validaciones técnicas sin necesidad de adquirir instrumentación especializada de alto costo.
En cuanto a sus especificaciones técnicas, la HP 11567A Air Line Extension ofrece impedancia controlada de 50 Ω, rango de frecuencia DC a 18 GHz, coeficiente de reflexión extremadamente bajo, conectores APC-7 de precisión y longitud eléctrica de 20.21 cm, por lo que la renta de air line de precisión RF es ideal para empresas y laboratorios que buscan confiabilidad metrológica, validación avanzada de VNAs y diagnóstico preciso de sistemas RF y microondas.
