Medición de Permitividad y Caracterización Electromagnética de Materiales por Método Free Space
Resultados precisos para materiales RF, microondas y aplicaciones de alta frecuencia.
La medición de permitividad eléctrica es una herramienta fundamental para comprender el comportamiento electromagnético de materiales utilizados en telecomunicaciones, electrónica de alta frecuencia, aeroespacial, automotriz, defensa, investigación científica y desarrollo de nuevos materiales. Nuestro servicio de caracterización dieléctrica mediante el método Free Space permite obtener información precisa sobre las propiedades electromagnéticas de materiales sólidos, compuestos, laminados, espumas técnicas, recubrimientos y estructuras avanzadas sin necesidad de contacto físico directo con la muestra.

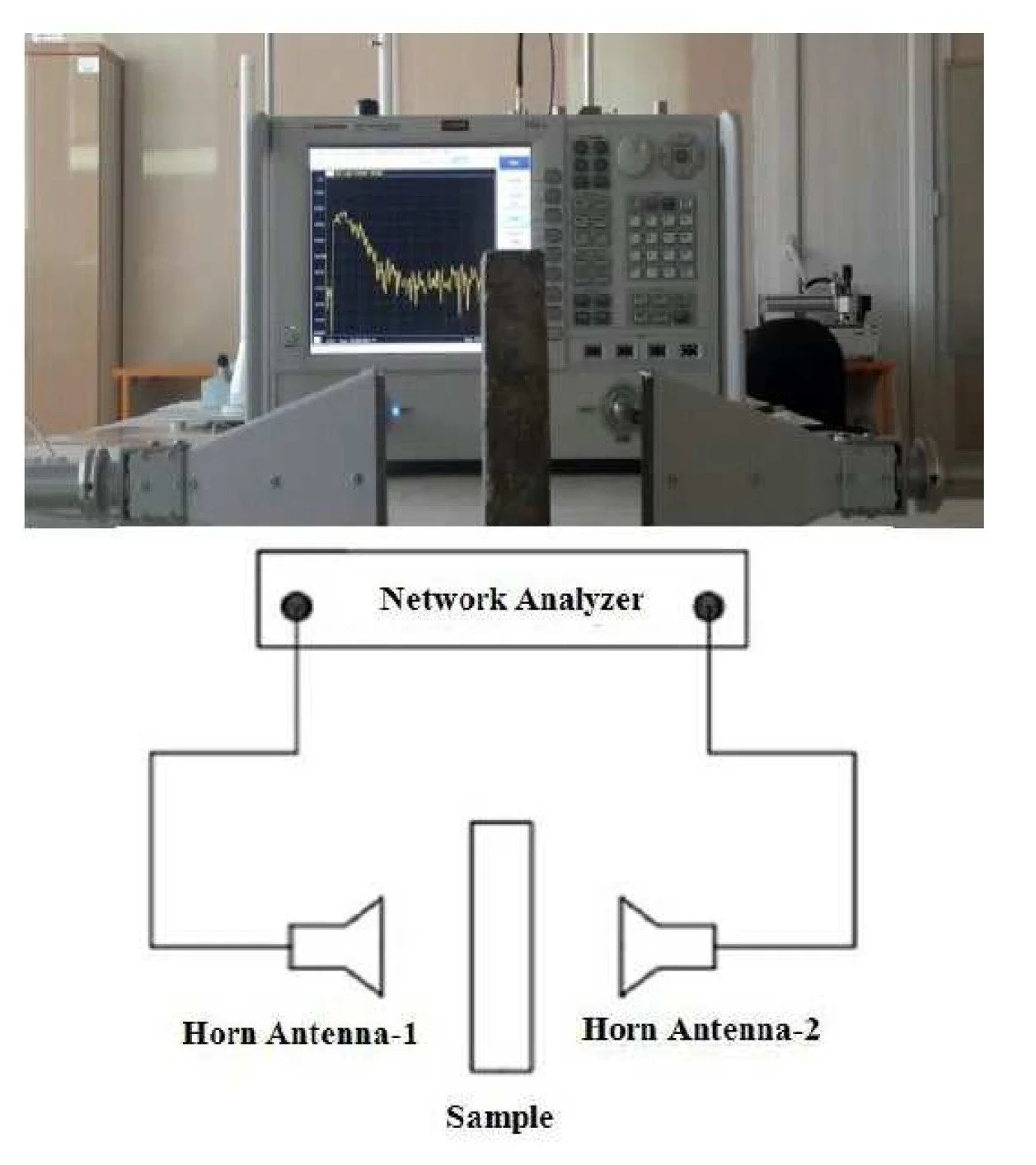

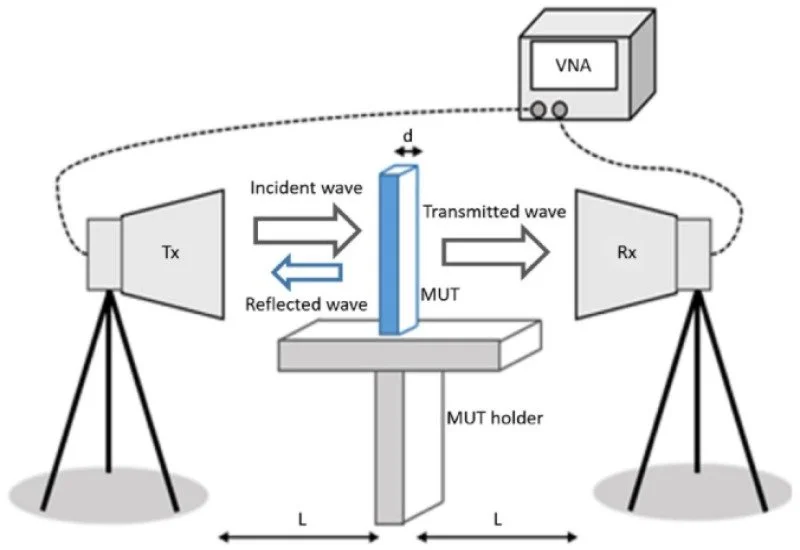

El método Free Space es una técnica de medición no destructiva que utiliza antenas transmisoras y receptoras para analizar la interacción de ondas electromagnéticas con el material bajo prueba. A través de la medición de parámetros de transmisión, reflexión, atenuación y desplazamiento de fase, es posible determinar la permitividad compleja, la tangente de pérdidas dieléctricas y otros parámetros fundamentales para el diseño y validación de productos de radiofrecuencia y microondas.
La permitividad dieléctrica es una propiedad crítica para el desarrollo de antenas, radomos, materiales absorbentes EMI/RFI, dispositivos inalámbricos, circuitos impresos de alta velocidad, sistemas 5G, radares, sensores avanzados y aplicaciones satelitales. Conocer estos parámetros permite optimizar diseños, reducir pérdidas energéticas, mejorar el desempeño electromagnético y garantizar el cumplimiento de especificaciones técnicas en productos destinados a mercados altamente competitivos.
Nuestro laboratorio utiliza software especializado N1500A para la extracción y análisis de propiedades electromagnéticas a partir de mediciones realizadas con analizadores vectoriales de redes (VNA). Esta plataforma permite ejecutar calibraciones avanzadas, compensación de errores, procesamiento de parámetros S y generación de reportes técnicos detallados para investigación, desarrollo, validación de materiales y control de calidad industrial.
El servicio es ampliamente utilizado en industrias de telecomunicaciones, manufactura electrónica, aeroespacial, automotriz, energía, defensa, materiales compuestos y centros de investigación. También resulta indispensable para fabricantes de materiales absorbentes, polímeros técnicos, cerámicos avanzados, sustratos RF, componentes para microondas y desarrolladores de tecnologías de nueva generación que requieren validar el comportamiento electromagnético de sus productos antes de su comercialización.
Entre los principales beneficios del método Free Space destacan la medición sin contacto, la evaluación de materiales de gran tamaño, la eliminación de errores asociados a fixtures de prueba, la alta repetibilidad de resultados y la posibilidad de analizar materiales en un amplio rango de frecuencias. Estas ventajas permiten obtener datos confiables para simulaciones electromagnéticas, diseño de productos y optimización de procesos de ingeniería.
Nuestras capacidades de medición permiten realizar caracterización electromagnética en rangos de frecuencia de radiofrecuencia y microondas utilizando instrumentación profesional de alta precisión. Los resultados incluyen permitividad relativa real e imaginaria, tangente de pérdidas dieléctricas, conductividad efectiva y análisis dependiente de frecuencia. Adicionalmente, contamos con capacidades para realizar pruebas bajo condiciones ambientales controladas mediante cámaras climáticas, cámaras de vacío y sistemas de presión, proporcionando una caracterización integral para aplicaciones industriales y de investigación avanzada.
