Pruebas RF y Microondas con Vector Network Analyzer (VNA) | Caracterización Eléctrica de Alta Precisión
En aplicaciones de radiofrecuencia, telecomunicaciones y microondas, la precisión en la caracterización eléctrica es fundamental para garantizar el desempeño y confiabilidad de dispositivos electrónicos de alta frecuencia. Las pruebas con Vector Network Analyzer (VNA) permiten medir parámetros de dispersión, reflexión, transmisión e impedancia compleja en componentes y sistemas RF, proporcionando información crítica para diseño, validación y diagnóstico avanzado.

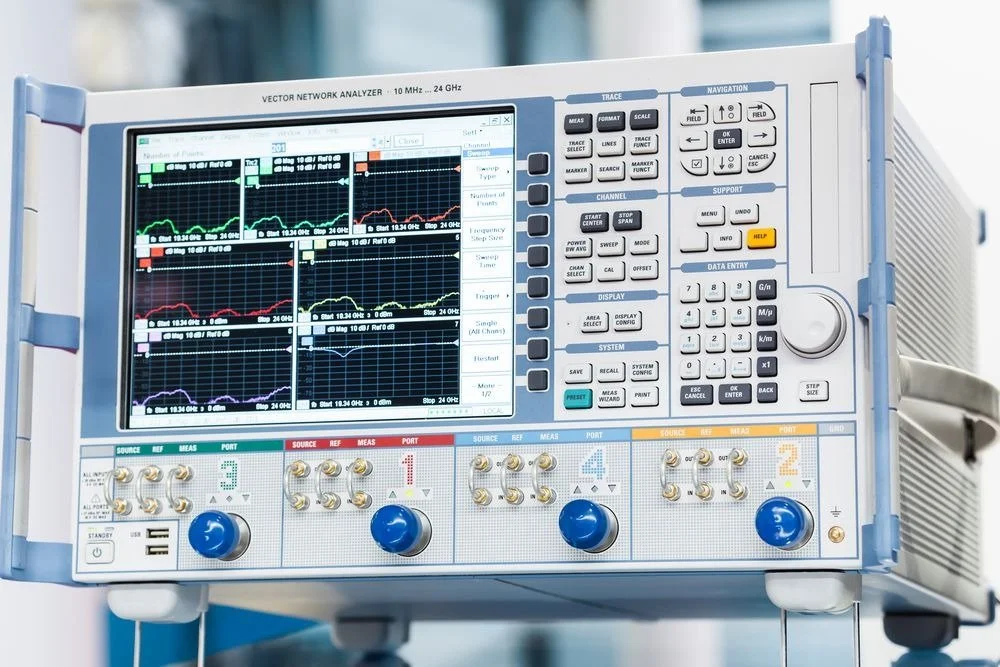

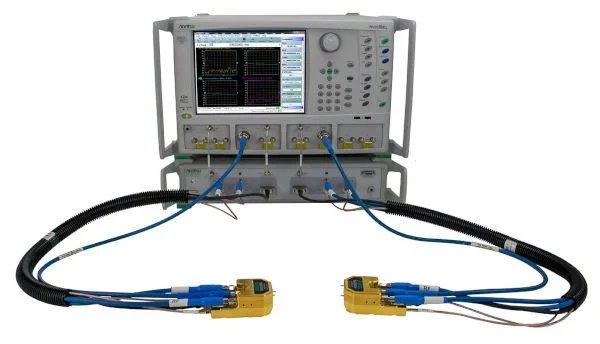

El Vector Network Analyzer es un instrumento especializado utilizado para analizar el comportamiento eléctrico de dispositivos activos y pasivos mediante la medición de parámetros S (S-Parameters), permitiendo evaluar pérdidas, adaptación de impedancia, estabilidad, respuesta en frecuencia y comportamiento electromagnético de sistemas RF y microondas.
Entre las pruebas más importantes se encuentra la medición de antenas, donde el parámetro S11 permite analizar Return Loss, VSWR, resonancia y ancho de banda efectivo. Estas pruebas son esenciales en sectores de telecomunicaciones, sistemas satelitales, defensa, radar automotriz, RFID y tecnologías 4G/5G, donde el desempeño de la antena impacta directamente en la eficiencia de transmisión y recepción.
Las pruebas de filtros, diplexores y multiplexores permiten evaluar parámetros S11, S21 y S22 para validar frecuencia de corte, atenuación fuera de banda y comportamiento de inserción. Este tipo de análisis es ampliamente utilizado en estaciones base, sistemas RF industriales, equipos médicos y plataformas de comunicación inalámbrica donde la selectividad de frecuencia es crítica.
En aplicaciones de cables coaxiales y líneas de transmisión, el Vector Network Analyzer permite medir pérdidas de inserción, desajustes de impedancia y discontinuidades mediante técnicas TDR (Time Domain Reflectometry). Esto facilita la localización de fallas, evaluación de conectores RF y validación de interconexiones utilizadas en telecomunicaciones, infraestructura satelital y sistemas de alta velocidad.
La caracterización de dispositivos activos como amplificadores RF y transistores permite medir ganancia (S21), estabilidad (K-factor), respuesta en frecuencia y comportamiento dinámico en sistemas de potencia RF. Estas pruebas son fundamentales en aplicaciones aeroespaciales, defensa electrónica, radares, comunicaciones satelitales y diseño avanzado de circuitos de microondas.
Los analizadores vectoriales de redes también son utilizados para caracterización dieléctrica de materiales mediante accesorios especializados como celdas coaxiales y sistemas de medición de permitividad. Esto permite analizar materiales sólidos, líquidos y compuestos avanzados utilizados en electrónica, automotriz, aeroespacial, telecomunicaciones y desarrollo de materiales absorbentes EMI/RFI.
Entre las capacidades técnicas más importantes destacan la medición de S11, S21, S12 y S22, análisis de impedancia compleja, coeficiente de reflexión, retardo de grupo, respuesta en frecuencia y mediciones en dominio temporal. Además, los sistemas modernos ofrecen compatibilidad con software de simulación electromagnética como ADS, HFSS y herramientas SPICE para integración en procesos avanzados de diseño y validación RF.
Las pruebas con Vector Network Analyzer son indispensables en laboratorios de I+D, manufactura electrónica, desarrollo automotriz, telecomunicaciones, electrónica de potencia y validación de sistemas electromagnéticos, proporcionando precisión vectorial en magnitud y fase para garantizar desempeño, repetibilidad y confiabilidad en aplicaciones RF y microondas de alta complejidad.
